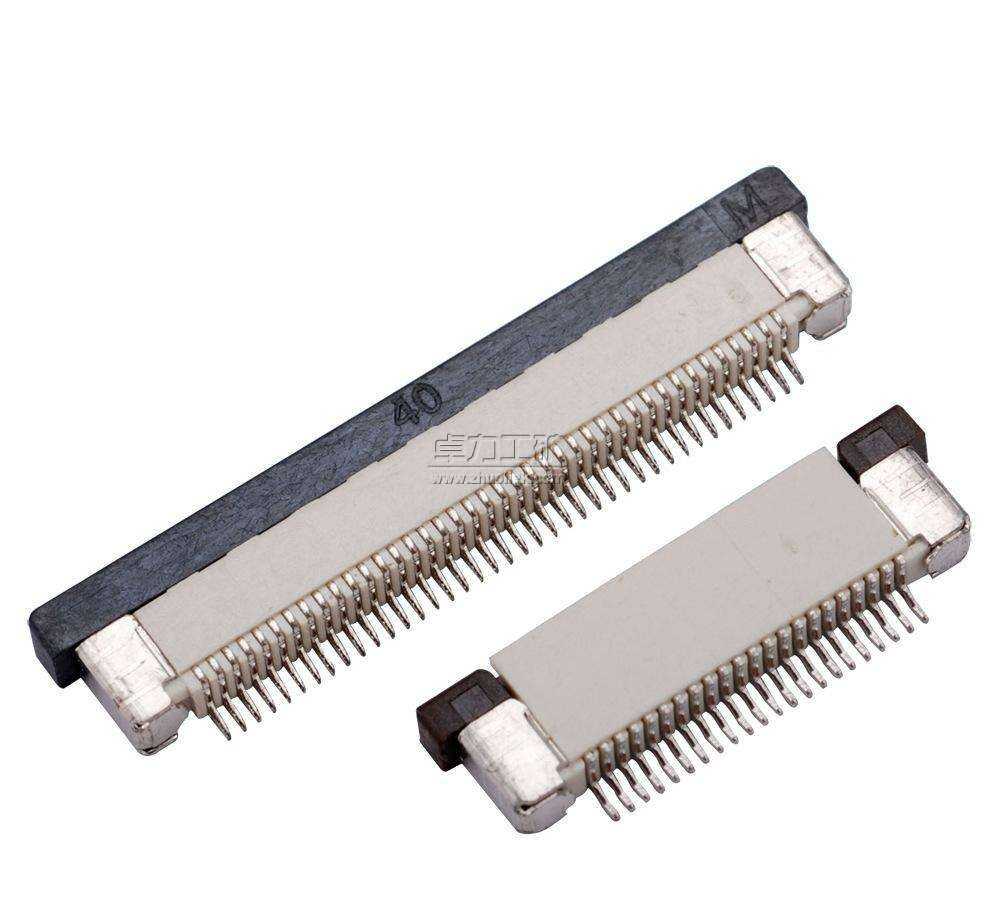

扁平電纜連接器說明書

扁平電纜連接器實際上是一種內部互連連接器，主要符合 scsi 標準，端接形式主要為 idc 和焊接。
FFC連接器即柔性扁平電纜連接器，它是一種用PET絕緣材料和極薄的鍍錫扁平銅線，通過高科技自動化設備生產線壓合而成的新型數據線纜。具有柔軟、隨意彎曲折疊、厚度薄、體積小、連接簡單、拆卸方便、易解決電磁屏蔽(EMI)。
FPC連接器（Flexible Printed Circuit board翻譯成中文就是：柔性印刷電路板，通俗講就是用軟性材料（可以折疊、彎曲的材料）做成的PCB）連接器用于LCD顯示屏到驅動電路(PCB)的連接，目前以0.5mm pitch產品為主。

FFC連接器簡介
A.主要特色：
①：制造微型化、小巧、高密集成
②：節省空間
③. 簡化配線程序,連線簡單
④. 節省人力成本
⑤. 柔性優良、應用靈活、可折疊。
B.產品的常規間距:
①排線間距：0.3mm、0.5mm、0.8mm、 1.0mm 1.25mm, 2.0mm 2.54mm
②排線長度：15mm～ANY
③排線型態：A、B、C、D、E、F、G、H、I、J、K
④EMI對策：銅箔、鋁箔、銅箔麥拉、鋁箔麥拉、導電布、銀漿處理、吸波材等。

FFC/FPC扁平電纜連接器:
間距有0.3、0.5、0.8、1.0、1.25、1.27、2.0、2.54mm，4~50屏數多規格系列，PH條形連接器、XH條形連接器、3.96條形連接器、SAN條形連接器、SCN條形連接器、SM條形條形連接器等。
對常規連接器對比優點;
FPC 柔性線路板其良好的彎折性,折疊性和伸縮性能，訂做單雙面，4層，分層板，鏤空板 等。

扁平電纜連接器的特點
可靠性高 　
便于節省空間封裝的盒型插頭 　
可進行中繼使用的壓接型接頭 　
與特有插頭組合使用可以實現種類豐富的各種封裝 　
mil規格標準 　
符合ul規格認證產品

扁平電纜連接器的選型
選用扁平連接器還在注意以下幾個問題： 　
a) 根據不同的協議來選擇相應的連接器； 　
b) 根據傳輸不同的數據速率來選用連接器； 　
c) 選用的連接器其外形尺寸和 pcb 板打孔圖應符合相應的有關標準； 　
d) 連接器應接觸可靠，有良好的導電絕緣性能，有足夠的機械強度，插拔次數滿足國 際和國內有關標準的規定； 　
e) 考慮 pcb 厚度對連接器引腳長度的要求，穿孔焊接連接器的引腳露出板面高度≥ 1mm，保證焊接可靠； 　
f) 對具有表面安裝的連接器可以選用帶有定位柱和防誤插裝置。
