BYD型擺線針輪油冷式電動滾筒系列參數表
|
滾筒直徑 D(mm) |
電機功率 P(kW) |
帶寬 B(mm) |
帶速 v(m/s) | |||||||||
| 0.50 | 0.63 | 0.80 | 1.00 | 1.25 | 1.60 | 2.00 | 2.50 | 3.15 | 4.00 | |||
| 320 | 1.5 | 500、650 | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 2.2 | 500、650 | ○ | ○ | ○ | ○ | |||||||
| 3.0 | 500、650 | ○ | ○ | ○ | ||||||||
| 4.0 | 500、650 | ○ | ○ | ○ | ||||||||
| 400 | 2.2 | 500、650 | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 3.0 | 500、650 | ○ | ○ | ○ | ○ | ○ | ||||||
| 4.0 | 500、650 | ○ | ○ | ○ | ○ | |||||||
| 500 | 1.5 | 500、650 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 2.2 | 500、650、800 | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 3.0 | 500、650、800 | ○ | ○ | ○ | ○ | ○ | ||||||
| 4.0 | 500、650、800 | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 5.5 | 500、650、800 | ○ | ○ | ○ | ○ | ○ | ||||||
| 7.5 | 650、800 | ○ | ○ | ○ | ○ | ○ | ||||||
| 11 | 650、800 | ○ | ○ | ○ | ○ | |||||||
| 630 | 4.0 | 1000、1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 5.5 | 800、1000、1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 7.5 | 800、1000、1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 11 | 650、800、1000、1200 | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 15 | 800、1000、1200 | ○ | ○ | ○ | ○ | ○ | ||||||
| 18.5-37 | 800、1000、1200 | ○ | ○ | ○ | ○ | |||||||
| 800 | 5.5 | 1400 | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 7.5 | 1400 | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 11 | 1400 | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 15 | 800、1000、1200、1400 | ○ | ○ | ○ | ○ | |||||||
| 18.5-90 | 800、1000、1200、1400 | ○ | ○ | ○ | ○ | |||||||
備注：方格內有“○”為博山眾誠現已主產。
其它：博山眾誠除生產系列電動滾筒外，還可根據用戶要求設計和生產系列外的電動滾筒、減速滾筒。
適用條件：
1、BYD型油冷式電動滾筒密封性良好，因此可用于粉塵大、潮濕泥濘的場所。
2、BYD型油冷式電動滾筒有封閉結構的接線盒，因此可隨同主機安裝在露天工作。
3、BYD型油冷式電動滾筒選用于工作環境溫度-15℃～+40℃，海拔不超過1000米。
4、BYD型油冷式電動滾筒不適用于高溫物料的輸送機。
5、BYD型油冷式電動滾筒不能應用于具有防爆要求的場所。
特點：
1、BYD型油冷式電動滾筒的電動機的電磁部分與Y系列標準完全相同，采用B級絕緣。
2、減速機構采用了與電機直聯的由針齒殼輸出的一級擺線針輪減速機構。
3、擺線針輪減速機構承載能力大、過載能力強、使用壽命長、噪聲低、效率高、節能。
4、BYD型油冷式電動滾筒的使用范圍和基參數與JB4256（1.2.3）-86《YD油冷式電動滾筒》一致。

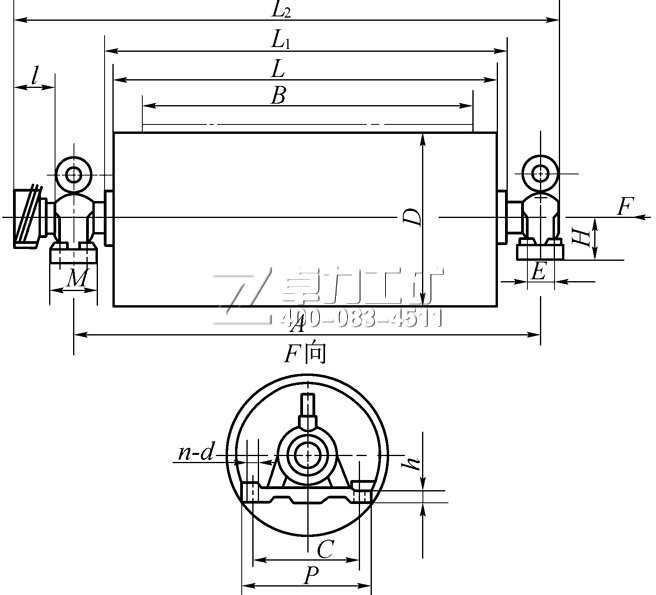

外形及安裝尺寸圖
安裝尺寸表
| D | B | A | L | L1 | L2 | l | H | M | P | E | C | h | d | n | |
|
具體 尺寸 |
極限 偏差 |
||||||||||||||
| 320 | 500 | 850 | ±1.5 | 600 | ≤750 | ≤1040 | 95 | 120 | 90 | 340 | 0 | 280 | 35 | 27 | 4 |
| 650 | 1000 | 750 | ≤900 | ≤1190 | |||||||||||
| 400 | 500 | 850 | 600 | ≤750 | ≤1040 | ||||||||||
| 650 | 1000 | 750 | ≤900 | ≤1190 | |||||||||||
| 500 | 500 | 850 | 600 | ≤750 | ≤1080 | 115 | 100 | 70 | |||||||
| 650 | 1000 | 750 | ≤900 | ≤1240 | 120 | 90 | |||||||||
| 800 | 1300 | 950 | ≤1110 | ≤1540 | |||||||||||
| 630 | 650 | 1000 | 750 | ≤900 | ≤1240 | ||||||||||
| 800 | 1300 | 950 | ≤1110 | ≤1630 | 160 | 140 | 130 | 400 | 80 | 330 | |||||
| 1000 | 1500 |
±2.0 ±1.5 |
1150 | ≤1310 | ≤1830 | ||||||||||
| 1200 | 1750 | 1400 | ≤1560 | ≤2080 | 160 | 160 | 440 | 90 | 360 | 50 | 34 | 8 | |||
| 800 | 1300 | 950 | ≤1110 | ≤1630 | 140 | 130 | 400 | 80 | 330 | 35 | 27 | ||||
| 800 | 1000 | 1500 | ±2.0 | 1150 | ≤1310 | ≤1830 | 160 | 160 | 440 | 90 | 360 | 50 | 34 | ||
| 1200 | 1750 | 1400 | ≤1560 | ≤2080 | |||||||||||
| 1400 | 2000 | 1600 | ≤1760 | ≤2330 | |||||||||||
電動滾筒冷卻油加油量
單位：升
|
筒徑 (mm) |
帶寬 (mm) | |||||
| 500 | 650 | 800 | 1000 | 1200 | 1400 | |
| 儲油量 (L) | ||||||
| 320 | 12 | 15 | 18.5 | 23 | 28 | 32 |
| 400 | 18 | 24 | 29.5 | 37 | 44 | 52 |
| 500 | 29 | 37 | 46 | 57 | 68 | 80 |
| 630 | 46 | 59 | 73 | 91 | 109 | 127 |
| 800 | 74 | 95 | 117 | 146 | 176 | 205 |
注：表中數字黑體字為正常產品，其余為非標產品。
使用和潤滑
1.滾筒在安裝好后，應注入潤滑油至滾筒半徑2/3高度，油量過多或過少都會影響滾筒的效率和正常運轉。
2.滾筒在正式運轉前應進行空載運轉一段時間，在無異常的情況下，再逐漸加載運載。
3.潤滑油冬天選用30#機械油，夏天選用40#機械油。
4.滾筒在運轉100-200小時之后，應更換新油，以后每運轉3000小時更換一次油。加油時，請特別注意油的清澈度。
5.在滾筒運轉中，當出現溫度突然升高及不正常噪聲時，應立即停機檢查，在正確排除故障后方可再投入運轉。

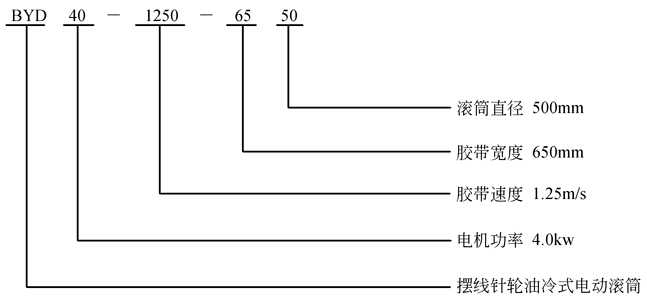

訂貨代號示例
