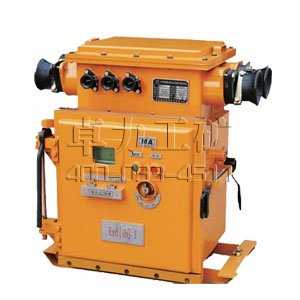

QBZ-80礦用隔爆型真空電磁起動器說明書

一、QBZ-80礦用隔爆型真空電磁起動器概述：

      QBZ-80、120、200型礦用隔爆真空磁力起動器，是茬QC83系列的空氣式磁力起動器的基礎上，改進而來的產品，采用了QC83系列啟動器的隔爆外殼、轉蓋開合，具有重量較輕，維修方便的特點。真空本體在該廠已大批量生產，質量穩定，性能可靠，卓力工礦具有較強的分斷能力。該產品配置性能較好的隔離開關，采用了功能齊全的電機綜合保護技術。

      QBZ系列礦用隔爆型真空磁力起動器，采用了CKJ—80、125、250型 真空接觸器及自制的DH7—80、125、200A型旋轉換向開關；JDB—80、120、225型電動機綜合保護器。山東卓力工礦設備有限公司主要用于有爆炸危險的礦井下，在交流50HZ，電壓至660V的線路中，可對三相鼠籠型感應電動機實行直接起動，停止及反轉控制；還可對電動機及其有關電路進行過載、斷相、短路及漏電閉鎖保護。

礦用隔爆型（智能化）真空電磁起動器

QBZ-30、60、80、120、200、400Z/1140（660、380）V

二、QBZ-80礦用隔爆型真空電磁起動器型號及其含義

        QBZ  - □  / □

                      額定工作電壓V

                      額定工作電流A

                      礦用隔爆型真空電磁起動器

三、QBZ-80礦用隔爆型真空電磁起動器適用范圍

      QBZ系列礦用隔爆型真空電磁起動器，適用于含有甲烷混合氣體，具有爆炸危險煤礦井下。在交流50HZ，電壓至1140V以下額定電流至400A供電系統中。山東卓力工礦設備有限公司主要用于就地或遠距離控制礦用三相鼠籠型異步電動機起動、停止之用，并可在被控電動機停止時換向，適用于不頻繁操作重負荷煤礦機械設備中。

四、QBZ-80礦用隔爆型真空電磁起動器保護功能

      具有漏電閉鎖、欠壓、過壓、三相不平衡、過載、短路等多種保護功能。

五、QBZ-80礦用隔爆型真空電磁起動器主要特點

      1．   采用2 x 4漢字字符液晶顯示器，配合菜單式人機交互界面，操作直觀簡便。運行時實時顯示當前三相電流和系統電壓，顯示信息豐富。

      2．   各項保護功能參數均可以通過菜單選擇調整，適用范圍廣，保護精度高。

      3．   具有“記憶”功能。配有標準RS485通訊接口。

六、QBZ系列礦用隔爆型真空磁力起動器主要技術參數

      1、額定電壓：交流380／660V，50HZ

      2、額定電流：80A、120A、200A三種規格

      3、保護單元：額定工作電壓36V、50HZ(整流后供給保護單元)；輔助觸頭：額定電流為3．5V

      4、保護器電流整定范圍：5.5～80A分四檔(QBz一80)(每檔電流細調分10檔可調)；

      30～1 20A分二檔(QBz一1 20)、50～225A分二檔(QBz一200)(以上兩種規格每檔電流QBZ系列660/380V、80、120、200A三種規格的礦用隔爆型真空磁力啟動器，是根據用戶的迫切需要在該廠生產的原真空本體的基礎上，自籌資金研制成功的，山東卓力工礦設備有限公司它具有良好的過載、短路、斷相及漏電閉鎖保護功能，通過多年井下生產實踐的檢驗，從實用角度出發不斷改進。自制的已定型產品DH7—200A旋轉換向開關其容量不僅長期通過額定電流，而且在緊急情況下，可直接分斷回路工作電流；外殼采用經煤炭工業部上海電器防爆檢驗站試驗合格，并由防爆檢驗合格證的國內專業廠家產品。
