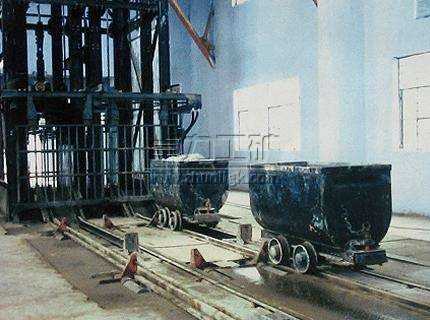

立井操車系統說明書

操車系統概述
        井口操車系統分立井操車系統和斜井操車系統兩種，本節主要介紹立井操車系統。立井操車系統應用于立井的井口或井下各水平的車場，可方便的執行推車、卸車、限位、調運礦車等功能，并可較好的實現推爪進罐，操車工藝先進，工作效率極高。
        立井操車系統由推車機、阻車器、搖臺、安全門、集中控制液壓站、操車電控系統六大部件組成， 操車系統的各組成設備均為電液動力，采用YKC型雙機雙泵集中控制液壓站提供動力，并通過KJH118型操車電控系統實現集中控制，并可與副井提升信號系統實現電氣閉鎖，極大地提高了井口操車系統的自動化水平。
        備注：斜井操車系統由推車機、阻車器、集中控制液壓站、操車電控系統四大部件組成。

立井操車系統組成及配置
如立井為單罐籠提升，則井口為單股操車道，則操車系統共設置一臺推車機，兩臺抱軌式阻車器，一套搖臺，一套單軌安全門、一套YKC型集中控制液壓站，一套KJH118型操車電控系統。
如立井為雙罐籠提升，則井口為雙股操車道，操車系統共設置兩臺推車機，四臺抱軌式阻車器，兩套搖臺，一套雙軌安全門、一套YKC型集中控制液壓站，一套KJH118型操車電控系統，即液壓及電控系統對兩股道的操車設備實現集中控制。
井下各水平與井口水平相比，只要操車作業的方式相同，那么在操車部件數量上就是相同的，只是在推車機或搖臺的規格上可能有所不同。

立井操車系統設備組成明細
下表給出了在單罐籠提升和雙罐籠提升兩種情況下，井口和井底車場所用銷齒操車設備的組成明細：

備注：
       （1）推車機分銷齒式推車機、鏈?zhǔn)酵栖嚈C(jī)、繩式推車機三種（分別參看各連接網頁），根據用戶的實際工況來選擇合適的一種，推車機的推車行程、電機功率、推力等參數由現場決定。
       （2）搖臺、阻車器執行元件為油缸，安全門執行元件為液壓馬達（或油缸），均通過集中控制液壓站來集中控制。
       （3）YKC型集中控制液壓站為雙機雙泵液壓系統，一路工作，另一路備用，液壓系統具備壓力保護、液位報警、過濾器堵塞報警和卸荷功能，并可根據外界環境配備液壓系統加熱功能或液壓系統冷卻功能，以保證系統的長期穩定工作。
       （4）KJH118型操車電控系統由本安型電控操作臺、礦用隔爆兼本安型電源箱、礦用本安型位置傳感器、聲光報警器等幾部分組成，各組成部件及系統具備煤安標志。整個操車電控系統采用進口PLC控制，可監測操車設備各組成部件的工作狀態，并集中控制各操車設備安全有序運行，并可與提升信號系統實現閉鎖。
       （5）整個操車電控系統可與我公司生產的KXT125型提升信號系統配套使用。
       （6）操車系統未包含軌道、鋪板及槽鋼基礎等輔助材料。
       （7）斜井操車系統與立井操車系統相比，無搖臺及安全門，其他配置基本相同。
