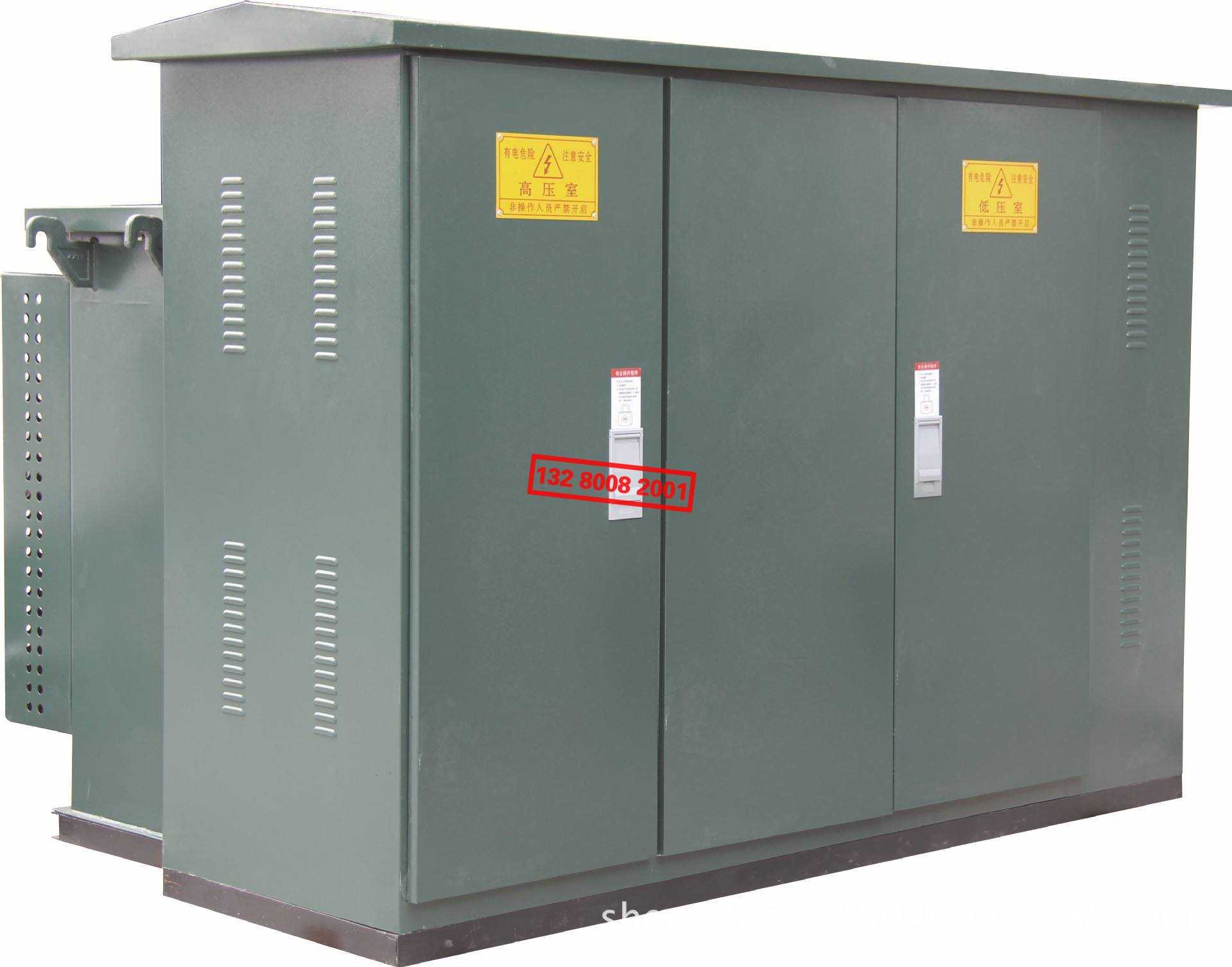

組合式箱式變電站說明書

組合式箱式變電站產品介紹

組合式變電站創造性地將高壓負荷開關（終端、環網），插入式熔斷器和后備限流熔斷器等高壓組件，進行結構優化。完善組合，置于變壓器油箱里浸入油中。
低壓開關設備亦小型化，這種結構上的突破，使組合式變壓器體積大大減少，占地面積僅為常規產品的1/3～1/5.高壓電源進線采用肘形電纜插頭與高壓套管集成、組合、無裸露高壓帶電體，產品操作安全、可靠、維護簡單。
ZGS□-12系列組合式變壓器，其中變壓器取消油枕，采用油加氣隙體積恒定原理（等同全密封、鐵芯采用三相四柱疊片結構），具有機械強度高，電氣性能好等優點，創新的設計、先進的工藝和優良的設備使變壓器達到國際先進水平。

為滿足不同低壓饋出的要求，本產品分為三種類型、低壓饋出回路較少的可選用標準或加強型，當饋出需要加裝電容補償時采用綜合型。產品低壓側部分可以根據用戶的要求進行設計?；ㄙM用僅為國產常規產品基建費用的1/10～1/20，變壓器箱體裸露在空氣中，自然散熱運行條件優良，可使運行成本降到最低，因為體積小，易安裝，所以可最大程度深入負荷中心，箱體采用先進防腐處理技術，產品適用于沿海、熱帶雨林等酸、堿、鹽等霧大的地區。

組合式變電站使用條件：
1、海拔高度不超過1000米；
2、環境溫度：+40℃～-25℃(戶外式)，+40℃～-5℃(戶內式)，最熱月平均溫度30℃，最高年平均溫度20℃；
3、相對溫度在25℃時空氣相對濕度不超過95%,月平均不超過90%;
4、安裝環境；安裝環境應無明顯污穢、無爆炸性、腐蝕性氣體和粉塵，安裝場所應無劇烈振動沖擊；
5、電源電壓的波型：電源電壓的波形近似于正弦波：
6、三相電源電壓對稱：對于三相組合式變壓器，其三相電源電壓應大致對稱：
7、本產品超出本條件的規定時用戶可與本單位協商。

組合式箱式變電站技術參數

額定	電壓組合			聯結組	空載	空載	阻抗	負載	噪聲
容量	高壓	高壓分接范圍	低壓	標號	電流	損耗	電壓	損耗	水平
（KVA）	（KV）	（%）	（KV）		（%）	（KW）	（%）	（KW）	（dB）
200	10 6	±2X2.5 或±5	0.4	Dyn11	1.3	0.48	4	2.60	≤ 51
250					1.2	0.56		3.05
315					1.1	0.67		3.65	≤ 53
400					1.0	0.80		4.30
500					1.0	0.96		5.15	≤ 54
630					0.9	1.20	4.5	6.20
800					0.8	1.40		7.50	≤ 57
1000					0.7	1.70		10.3
